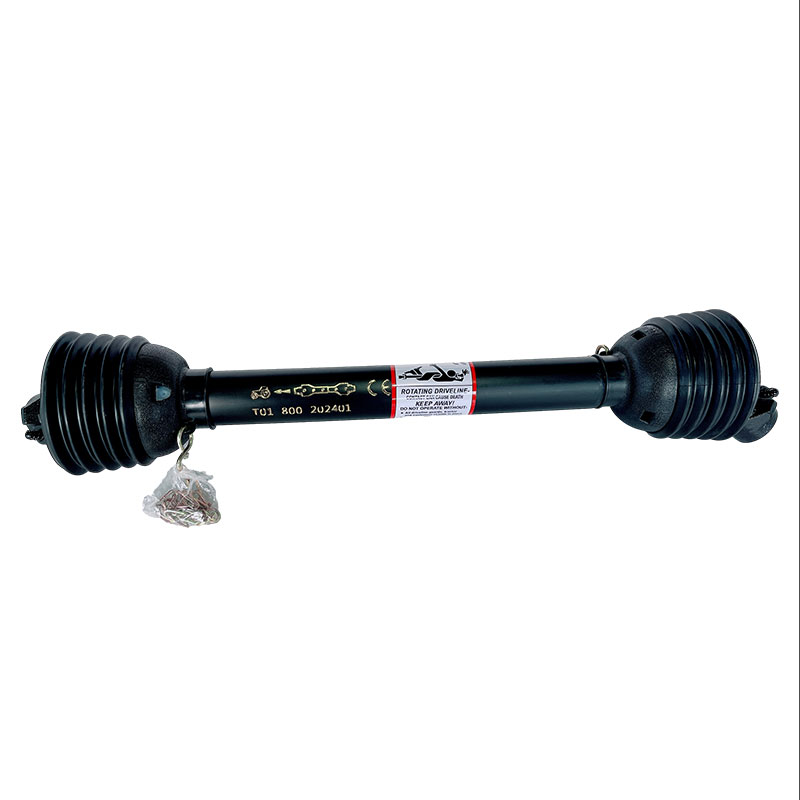

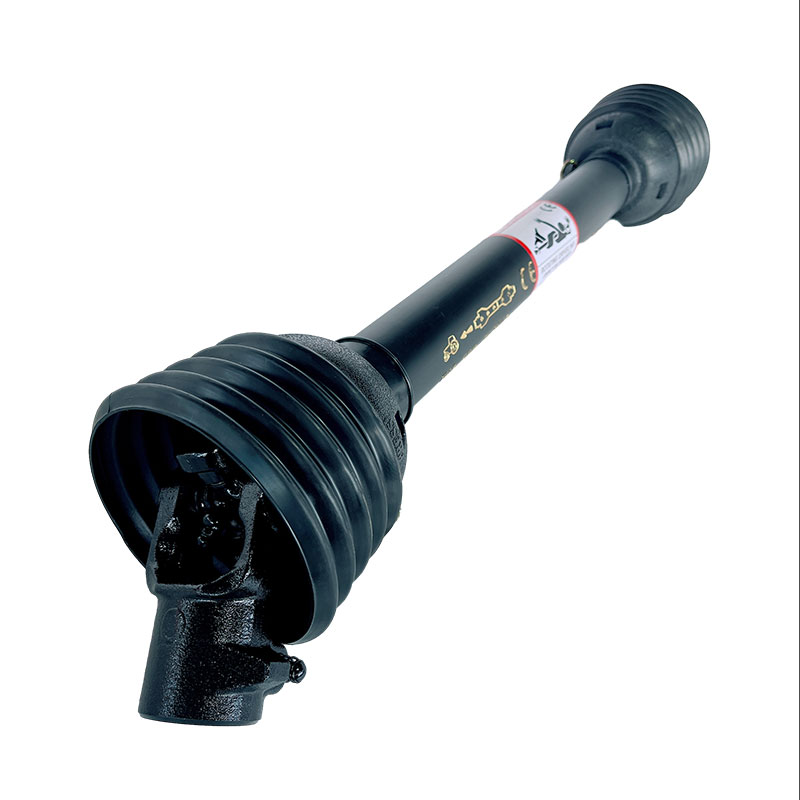

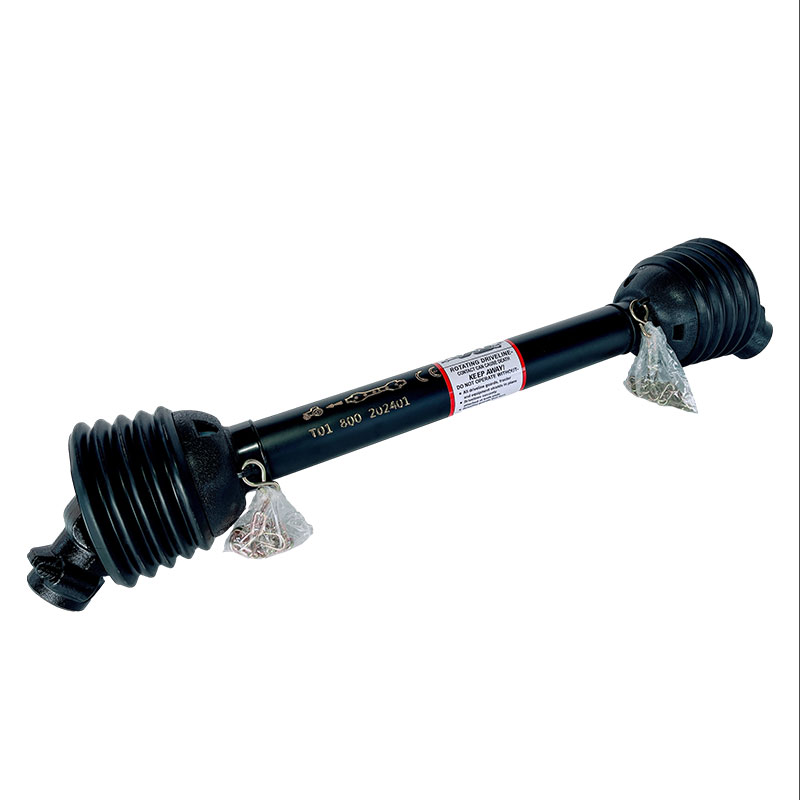

Kardanska gred zobnika Minghua za rotacijski rezalnik se pogosto uporablja v kmetijskih strojih.
Mehanski del, ki prenaša moč od traktorja do rotacijskega rezalnika, se imenuje kardanska gred. Omogoča, da motor traktorja poganja rezilo, kar mu omogoča sekljanje ali drobljenje trave.
Ta gred je ravna in ima univerzalne spoje na obeh koncih. Preko njega se moč prenaša linearno.
Konfiguracija kardanske gredi |
Kompletna montaža |
Dolžina kardanske gredi |
800 mm se lahko razširi na 1050 mm. |
Številka serije |
Serija 1 |
Konec traktorja |
1-3/8 inch 6 zobni utor, ženski |
Konec izvedbe |
1-3/8 inch 6 zobni utor, ženski |
Hitrost vrtenja |
16HP pri 540RPM, 24HP pri 1000RPM |
Zaščitni pokrov |
Na voljo |
Običajna kardanska gred: Ta vrsta gredi je preprosta in ima univerzalne spoje na obeh koncih. Preko njega se moč prenaša linearno.
Kardanska gred s konstantno hitrostjo (CV): Z uporabo zglobov s konstantno hitrostjo ta vrsta zmanjša tresljaje in izgubo moči. Težki rotacijski rezalniki in zmogljivi traktorji imajo največ koristi od tega.
Kardanske gredi so na voljo v različnih dolžinah, da ustrezajo različnim kombinacijam traktorja in freze.
Da bi se izognili nesrečam, morajo biti kardanske gredi opremljene z varnostnimi ukrepi, kot so varovala ali ščiti. Da se operaterji ne bi zapletli, so ti ščitniki nameščeni nad vrtljivo gredjo.
Ko priklapljate ali odklapljate kardansko gred, bodite pozorni na varnostne ukrepe. To bi lahko pomenilo parkiranje traktorja, zagotovitev, da rezalni stroj miruje, in uporabo ustrezne varnostne opreme.
Za uporabo v različnih velikostih uporabe ima ta kardanska gred serije 1 dve dolžini: podaljšano in skrčeno dolžino. Dolžina, ko je uvlečena, je 31,49 palca, dolžina, ko je varno iztegnjena, pa 41,33 palca. Pri 540 RPM ima kardan 16 konjskih moči pri 1000 RPM. Prenaša moč z vrtenjem. Poleg tega ima vsak konec varnostne verige, ki so pritrjene na zunanji strani kardanske gredi. Poskrbite, da boste zaščitili vse dodatne vrtljive dele kot ključni varnostni ukrep. Prav tako se izogibajte nošenju ohlapnih dodatkov, saj se lahko zapletejo in potegnejo v rotacijski rezalni stroj.
